落し込み排煙窓(外倒し)

内部建具専用のローコストタイプ

商品の特長

  • 釘やビス、溶接など一切不要です。
  • 組立ハウス用に造られていますので、デザインもスッキリしています。

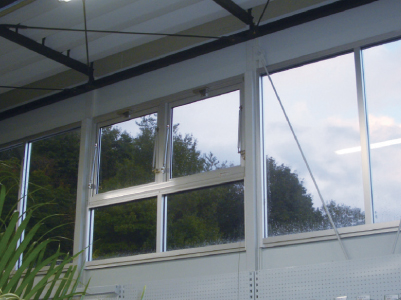

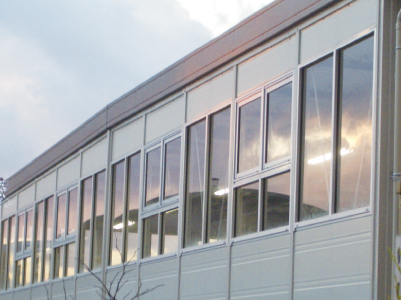

施工例

サムネイルをクリックすると拡大画像が開きます。

標準仕様

枠見込 61㎜
主材料 アルミニウムサッシの型材はJIS に規定するアルミニウム合金押出型材
表面処理 アルミ型材を陽極酸化被膜処理
仕上色 シルバー(ツヤ消)※オーダーカラーも承っております。(アクリル系塗料焼付塗装)
性能 耐風圧性:S-3、気密性A-4、水密性:W-3
規格寸法 MAX:W=1747㎜×H=900㎜、MIN:W=600㎜×H=450㎜ 開放角度60°
注意事項 非常時以外は開放しないで下さい。フック棒にて操作できない所については、
2型、3型にてご検討下さい。
防火設備仕様 防火設備の対応はございません。

図面ダウンロード

縦横断面図

図面ダウンロード

※開閉金物が、枠見込みより内部に出る為、内ブレースの時はご注意願います。
